맞춤형 플라스틱 하우징 사출 성형

맞춤형 플라스틱 하우징 사출 성형

DeepMould는 PA66 소재를 사용하여 복잡한 개구부, 장착 구멍 및 측면 잠금 기능에 중점을 둔 맞춤형 플라스틱 하우징 사출 성형을 제공합니다. DFM 검토, 측면 작업 금형 설계 및 Moldflow 분석은 툴링이 마무리되기 전에 부품 형상, 충진 동작 및 탈형 요구 사항을 평가하는 데 도움이 됩니다.

  • 빠른 배송
  • 품질 보증
  • 연중무휴 고객 서비스

설명

1.프로젝트 개요

이 프로젝트는맞춤형 사출 성형 플라스틱 하우징PA66 성형 등급인 POLIMID A SG NATURALE로 제조되었습니다. 구성 요소는 넓은 평면 본체, 한쪽 끝에 직사각형 개구부, 주변에 장착 구멍, 측면을 따라 돌출된 잠금 기능이 있습니다. 이러한 세부 사항은 단순한 개방형 트레이보다 하우징을 더 까다롭게 만듭니다. 툴링은 개구부 및 측면 기능에서 제어된 릴리스를 제공하면서 큰 표면을 형성해야 합니다.

프로젝트 문서에는 실제 성형 부품 사진, 코어 및 캐비티 툴링 사진, DFM 검토, 2개의 충전 시뮬레이션 사례, 금형 조립 사진 세트, 열처리 검사 기록 및 기계 인터페이스 도면이 포함되어 있습니다. 제공된 PA66 기술 데이터 시트 및 SWG 1.2767 강철 참조는 설계 및 처리와 관련된 아래에 사용됩니다. 공급업체 데이터 시트의 값은 CAE 결과 및 측정된 검사 기록과 별도로 식별됩니다.

이 페이지의 목적은 이 형상의 하우징과 관련된 엔지니어링 결정과 이 프로젝트에 사용할 수 있는 제조 정보를 표시하는 것입니다. 이는 제어 도면이나 승인된 금형 자격 보고서를 대체할 수 없습니다. 치수, 생산 수량, 캐비티 수 및 최종 사이클 시간은 제공된 문서에서 안정적으로 설정할 수 없기 때문에 생략되었습니다.

PA66 Injection Molding

2.플라스틱 하우징 기하학

 • 큰 외부 면은 하우징의 눈에 띄는 주요 표면입니다. 주변 장착 구멍과 직사각형 개구부를 향한 오목한 전환으로 인해 중단됩니다. 이러한 전환은 분할선의 위치와 개구부 주위에 필요한 금형강의 양에 영향을 미칩니다. 또한 툴링은 탈형 중에 측면 잠금 기능을 손상시키지 않고 재현해야 합니다.



 • 개구부에는 일관된 가장자리 프로파일과 주변 캐비티 및 코어에 충분한 강철 지지대가 필요합니다. 급격한 전환, 얇은 강철 돌출부, 성형 표면의 급격한 변화는 잠재적인 공구 유지 관리 문제입니다. 따라서 부품 형상은 전체 조립품으로 검사되어야 합니다. 금형 구성을 위해 조정된 모든 조정은 하우징과 결합 구성요소의 간격과 맞물림을 계속 유지해야 합니다.



 • 평면 패널 영역은 두께 분포, 싱크, 변형 및 국부적 응력 집중을 평가해야 합니다. 시각적으로 평평한 성형면은 모든 성형 조건에서 치수 평탄성을 보장하지 않습니다. 게이트 위치, 패킹 반응, 냉각 레이아웃 및 재료 수축은 모두 완성된 모양에 영향을 미칩니다. 제공된 이미지가 제어된 치수 사양을 제공하지 않기 때문에 여기에는 평탄도 공차 또는 벽 두께 값이 할당되지 않습니다.



3.DFM 검토: 파팅라인, 슬라이더 및 강철 상태

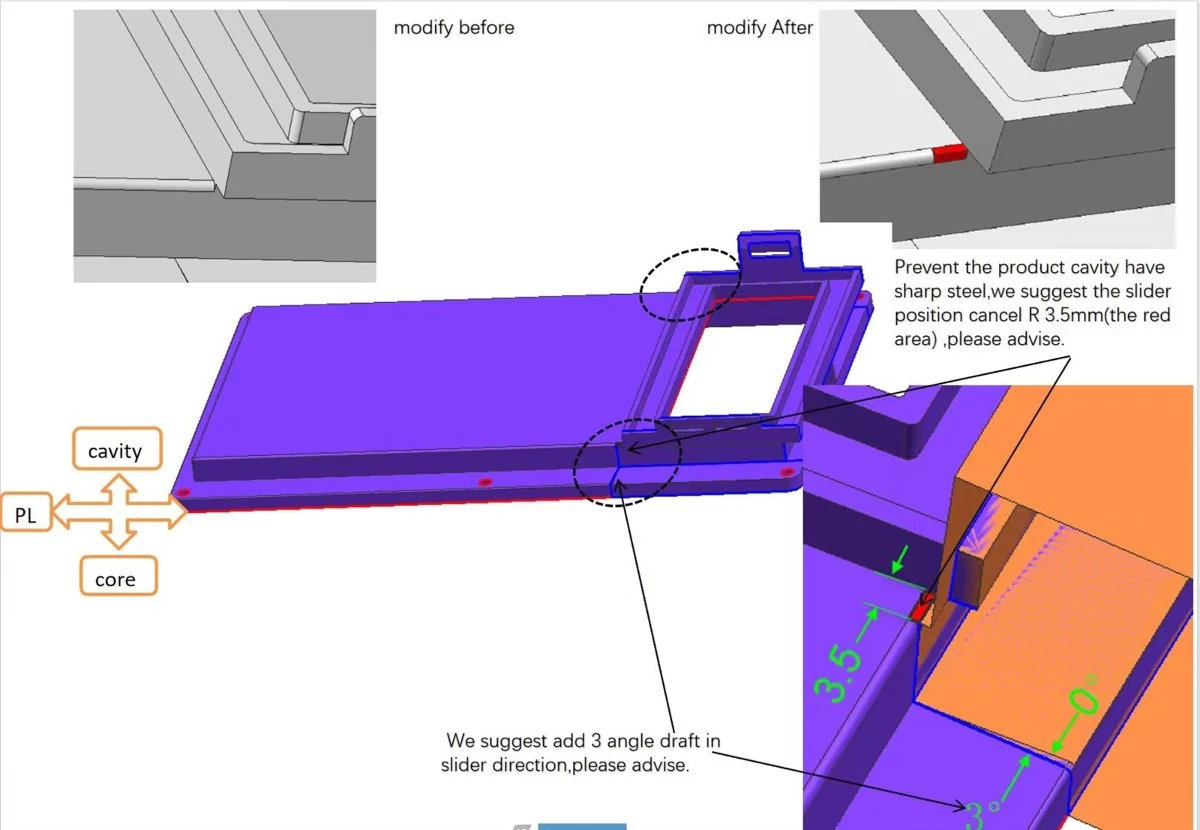

• DFM 도면은 캐비티와 코어 사이의 분할선을 식별하고 측면 작용 영역에 주의를 환기시킵니다. 제안된 3도 구배 각도가 슬라이더 이동 방향에 표시됩니다. 이 권장 사항은 슬라이더가 접힐 때 측면 기능의 해제를 개선하기 위한 것입니다. 각도는 결합 부품 및 기능적 결합 길이와 비교하여 확인되어야 합니다. 어셈블리를 검토하지 않고 초안을 추가하면 유지 또는 맞춤이 변경될 수 있습니다.

• 동일한 검토에서는 날카롭거나 불충분하게 지지되는 강철 상태를 생성할 수 있는 로컬 R3.5mm 영역을 식별합니다. 엔지니어링 의견에서는 슬라이더 관련 위치에서 로컬 반경을 제거하거나 변경할 것을 제안합니다. 그 목적은 깨지기 쉬운 강철 특성을 줄이고 가공 접근성을 개선하며 생산 또는 유지 관리 중 국부적 손상 가능성을 낮추는 것입니다. 도면에는 제안된 수정 사항이 기록되어 있습니다. 그 자체로는 고객이 변경 사항을 승인했거나 해당 변경 사항이 최종 도구에 구현되었음을 증명하지 않습니다.

• 실제 DFM 릴리스에서는 승인된 CAD 개정, 슬라이더 이동 방향, 최소 차단 접촉, 드래프트 요구 사항, 분할선 모양 및 치수 인터페이스를 확인해야 합니다. 이러한 검사는 강철 형상의 작은 변화가 성형된 가장자리와 이동 도구 구성 요소 모두에 영향을 미칠 수 있는 직사각형 개구부 주변에서 특히 중요합니다.

Moldflow Analysis

4.금형설계 및 사이드액션 시공

Custom Plastic Housing

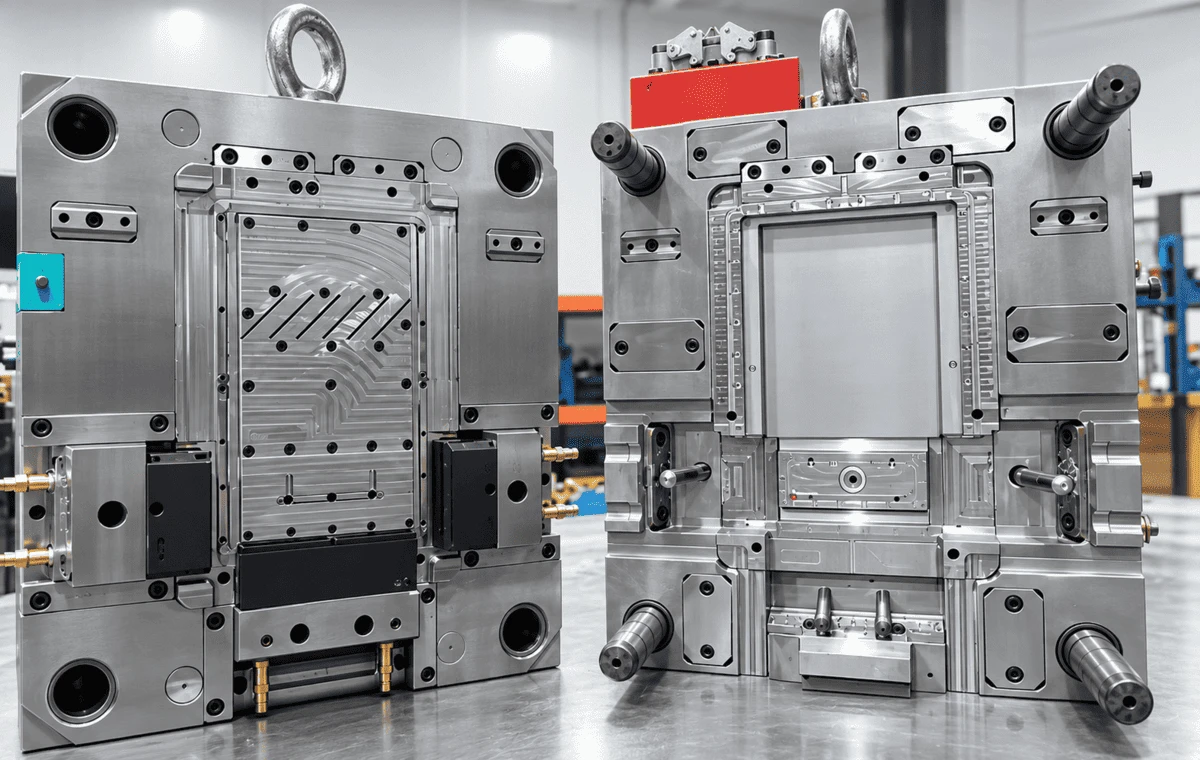

금형 사진은 코어 및 캐비티 측면이 있는 완전한 툴링 어셈블리를 보여줍니다. 성형된 개구부 주변에서 이 도구는 금형이 닫힐 때 정렬되어야 하는 가공된 강철 기능을 사용합니다. 가이드 구성 요소, 위치 지정 표면 및 이동 메커니즘이 사진에 표시됩니다. 툴링 설계는 피팅 및 서비스를 위한 충분한 접근성을 유지하면서 이러한 요소 간의 반복 가능한 등록을 유지해야 합니다.



사이드 액션 기능은 스트레이트 풀 몰드에 비해 추가 인터페이스를 도입합니다. 슬라이더는 사출 전에 완전히 닫힌 위치에 도달해야 하고, 캐비티 압력 중에 지지 상태를 유지하고, 성형된 형상이 제거될 수 있을 만큼 충분히 후퇴해야 합니다. 차단된 표면에는 조절된 피팅이 필요합니다. 과도한 간격으로 인해 플래시가 발생할 수 있고 과도한 간섭으로 인해 마모 또는 흠집이 발생할 수 있기 때문입니다. 또한 릴리스 경로는 주 금형이 열린 후 PA66 하우징에 끌리는 것을 방지해야 합니다.



퇴출은 부활동 철회와 함께 고려되어야 합니다. 하우징에는 넓은 패널과 여러 로컬 기능이 포함되어 있습니다. 이젝터 레이아웃은 얇은 벽이나 개구부 가장자리에 방출력을 집중시키지 않고 방출력을 분산시켜야 합니다. 정확한 이젝터 위치는 문서에 명시되어 있지 않으므로 여기에서는 특정 배출 순서를 주장하기보다는 필요한 엔지니어링 점검을 다룹니다.



사진 및 하드웨어 툴링

Plastic Mold Design

사진 세트에는 외부 몰드 플레이트, 장착 인터페이스 및 YUDO 브랜드 핫 러너 관련 장비도 기록되어 있습니다. 이는 금형 구성 및 조립에 유용한 참고 자료이지만 사진만으로는 확인된 게이트 수, 핫 러너 회로 레이아웃 또는 생산 성형 주기를 확립할 수 없습니다. 이러한 세부 사항은 가능한 경우 최종 금형 설계 및 시험 기록에서 가져와야 합니다.



5.Moldflow 검토: 유동 선단 온도

Autodesk Moldflow Insight를 사용하여 두 가지 사례를 평가했습니다. 분석에서는 280도의 용융 온도를 사용하고 사례 1의 경우 최대 유동 선단 온도가 281.9도, 사례 2의 경우 280.5도라고 보고합니다. 주 표면에 걸쳐 보고된 온도 차이는 약 2도이며, 제공된 요약에는 유동 선단 온도 조건이 허용 가능한 것으로 표시됩니다. 이 수치는 실행 중인 생산 금형 내부의 용융물을 직접 측정하는 것이 아니라 모델링된 충전 동작을 설명합니다.

하우징의 평면 면적이 넓고 프레임 모양의 개구부가 있기 때문에 온도 맵이 유용합니다. 흐름은 개구부를 중심으로 단면의 변경을 통해 진행되어야 합니다. 유동 선단 온도의 국부적 차이는 충전 균형과 니트 또는 용접 영역의 위치에 영향을 미칠 수 있습니다. 거의 균일한 전면 온도가 도움이 되지만, 독립형 승인으로 처리하기보다는 전체 시뮬레이션 결과와 부품 요구 사항을 통해 평가해야 합니다.

Moldflow Analysis

6.Moldflow 검토: V/P 전환 압력

제공된 시뮬레이션은 사례 1의 경우 65.16MPa, 사례 2의 경우 60.39MPa의 V/P 전환 압력을 보고합니다. 따라서 사례 2는 해석에 사용된 조건에서 4.77MPa만큼 낮은 모델 전환 압력을 보여줍니다. 또한 문서에는 두 가지 경우에 대해 24MPa와 10MPa의 핫 러너 압력 손실이 나열되어 있습니다. 이러한 결과는 대체 배열이 충전 시스템의 압력 요구를 변경한다는 것을 시사합니다.



시뮬레이션 출력

사례 1 / 사례 2

최대 유동 선단 온도

281.9도 / 280.5도

V/P 전환 시 압력

65.16MPa / 60.39MPa

핫 러너 압력 강하 24MPa/10MPa

분석 용융 온도

280도 / 280도



사례 2의 낮은 예측 압력은 게이트 및 러너 평가와 관련이 있지만 압력만으로는 최상의 구성을 선택할 수 없습니다. 도구 설계가 고정되기 전에 게이트 흔적 위치, 외관 요구사항, 웰드라인 위치, 공기 포집, 보압 동작 및 치수 안정성을 검토해야 합니다. 제공된 이미지에는 모든 다운스트림 분석이 표시되지 않으므로 변형, 수축 분포 또는 최종 게이트 승인에 대해 뒷받침되지 않는 주장은 없습니다.



생산 검증을 위해 CAE 가정을 실제 재료 건조, 용융 온도, 금형 온도, 충전 시간, 사출 압력 및 측정된 부품 치수와 비교해야 합니다. 시뮬레이션된 충전 패턴과 관찰된 충전 패턴 간의 불일치는 공정 조건, 재료 동작 또는 도구 형상의 차이를 나타낼 수 있습니다.



7.PA66 재료 선택 및 프로세스 창

이 프로젝트에 확인된 수지는 표준 점도 PA66 사출 성형 등급인 POLIMID A SG NATURALE입니다. 제공된 제조업체 데이터 시트에 따르면 밀도는 1.14g/cm3이고 융점은 260도이며 일반적인 평균 성형 수축률은 1.4~1.8%입니다. 동일한 시트는 항복 시 인장 강도가 85MPa이고 인장 계수가 3,000MPa입니다. 이 값은 등급의 참조 속성입니다. 이는 이 하우징에 대해 수행된 인장 테스트의 결과가 아닙니다.



PA66 공급업체 속성

일반 또는 권장 값

밀도

1.14g/cm3

녹는점

260도

평균 성형 수축

1.4–1.8%

항복시 인장강도

85 MPa

인장 탄성률

3,000 MPa

건조 추천

90~100도에서 최소 3시간

용융 온도 권장 사항

260~285도

금형온도 권장사항

70~90도



PA66 처리에는 수분 제어가 필요합니다. 공급업체는 성형 전 90~100도에서 최소 3시간 동안 건조할 것을 권장합니다. 권장 용융 온도 범위는 260~285도이고 금형 온도 범위는 70~90도입니다. 이는 프로세스 개발의 출발점이지, 사진에 찍힌 부품을 제조하는 데 사용된 정확한 기계 설정에 대한 기록이 아닙니다. 실제 설정은 기계 성능, 러너 구성, 부품 두께 및 충전 반응에 따라 달라집니다.



캐비티 크기 개발 중에 공급업체 수축 범위를 고려해야 하지만 단일 비율로는 개구부, 리브 및 측면 특징이 있는 하우징의 모든 방향을 안정적으로 설명할 수 없습니다. 보압 압력, 국부적인 벽 두께 및 냉각 차이로 인해 균일하지 않은 치수 변화가 발생할 수 있습니다. 올바른 접근 방식은 성형된 샘플을 승인된 도면과 비교하고, 기능별 편차를 검토하고, 원인을 파악한 후에만 공정 조건이나 툴링을 조정하는 것입니다.



또한 재료 데이터 시트에는 특정 승인 없이는 식품이나 의료용으로 사용해서는 안 된다고 명시되어 있습니다. 이 주택에 대해서는 그러한 신청이 청구되지 않았습니다. 마찬가지로, 재료 데이터만으로는 완성품 화염 분류, 내화학성 요구 사항 또는 고객 최종 사용 환경에서의 장기 성능을 확립할 수 없습니다.



8.강재 참고 및 열처리 검사

이 프로젝트에는 SWG 1.2767 금형강에 대한 기술 시트가 포함되어 있습니다. 이 참조 자료는 일반적인 철강 특성과 의도된 툴링 재료를 검토하는 데 사용할 수 있습니다. 별도의 열처리 보고서에서는 검사한 공작물을 등급 1.2767이 아닌 등급 2343으로 식별합니다. 따라서 두 문서를 하나의 재료 인증으로 병합하거나 측정된 경도가 금형의 모든 1.2767 구성요소에 적용된다고 주장하는 데 사용해서는 안 됩니다.



Plastic Housing Injection Molding



검사된 두 공작물에 대해 열처리 보고서는 HRC 50-52를 지정하고 보고서에 허용 가능하다고 표시된 HRC 50.4-51.6 범위의 측정된 경도 값을 기록합니다. 또한 검사된 항목에 대해 약 0.1mm 변형이 기록됩니다. 이는 해당 보고서에서 확인된 공작물에 대한 결과이지 보편적인 금형 승인 명세서가 아닙니다. 재료 추적성은 각 인증서와 검사 기록을 해당 구성요소에 연결해야 합니다.



9.머신 인터페이스 및 금형 설치

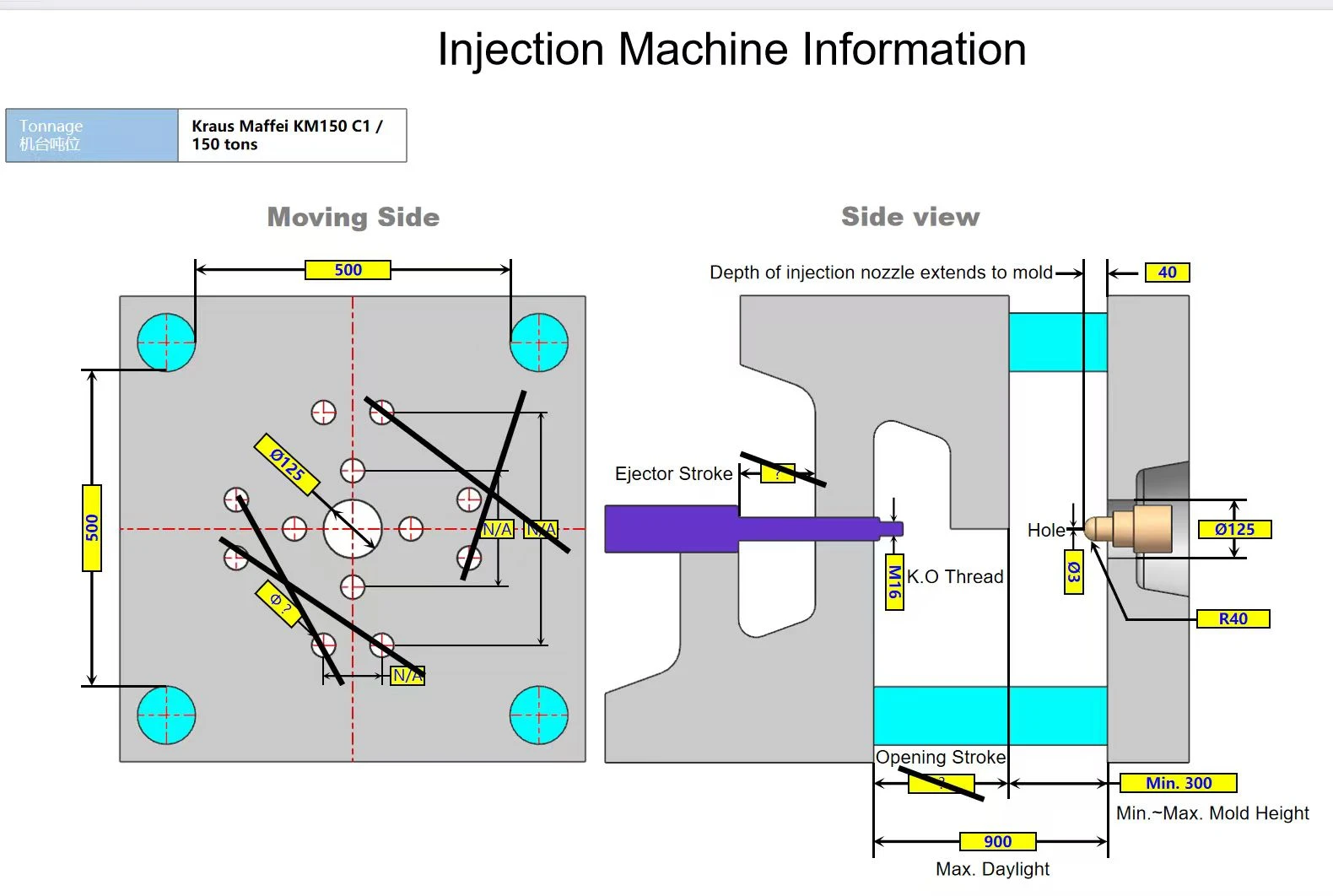

기계 인터페이스 도면은 KraussMaffei KM150 C1, 150톤 사출 성형 기계를 나타냅니다. 500mm x 500mm 타이바 간격 배열, 노즐 인터페이스 및 배출 관련 연결 세부정보를 보여줍니다. 그림은 기계 호환성 참조입니다. 이 하우징에 대한 모든 시험 또는 생산 실행이 정확한 프레스에서 완료되었음을 증명하지는 않습니다.

금형을 설치하기 전에 장착 플레이트 배열, 위치 지정 링, 노즐 길이, 금형 높이, 개방 스트로크 및 배출 인터페이스를 프레스와 비교하여 확인해야 합니다. 인터페이스 도면은 300mm의 최소 금형 높이 기준과 900mm의 최대 일광 기준을 보여줍니다. 실제 금형 치수와 리프팅 중량은 설치 전 최종 도구 문서에서 확인해야 합니다.

공구의 냉각 및 핫 러너 연결, 슬라이더의 안전한 움직임, 클램핑 간격 및 서비스 지점에 대한 접근도 검토해야 합니다. 기계 톤수에만 의존하는 것보다 시험 전 체크리스트를 작성하는 것이 좋습니다. 톤수는 호환성의 한 가지 측면만을 확인합니다. 금형 개방, 사출 용량, 타이바 간격 및 보조 시스템도 똑같이 제한될 수 있습니다.

150-ton injection-machine interface drawing

10. 도구 시험, 검사 및 생산 관리

이 하우징에 대한 실질적인 첫 번째 시험에서는 치수 수정을 고려하기 전에 안정적인 충전 창을 설정해야 합니다. 팀은 직사각형 개구부 주위의 완전한 채우기, 눈에 보이는 용접 또는 니트 영역, 분할선의 플래시 및 슬라이더 차단, 측면 잠금 기능의 해제를 확인해야 합니다. 넓은 패널의 상태는 싱크, 왜곡 및 취급 흔적을 검토해야 합니다.



검사는 고객이 승인한 도면을 따라야 합니다. 우선순위 기능에는 장착 구멍 위치, 개구부 치수, 전체 봉투, 로컬 결합 면 및 잠금 기능의 형상이 포함될 수 있습니다. 이는 가시적인 형상을 기반으로 하는 권장 검사 초점입니다. 이는 해당 기능에 특정 허용 오차가 있거나 모든 기능에 대해 검사 보고서가 제공되었다는 주장이 아닙니다.



치수 문제가 발견되면 조사에서는 도구 형상과 프로세스 반응을 구별해야 합니다. 보압이나 냉각을 변경하면 한 영역은 개선되는 반면 다른 기능은 허용 오차 범위를 벗어날 수 있습니다.



따라서 치수 샘플은 문서화되고 반복 가능한 프로세스에 따라 측정되어야 합니다. 연속 생산 출시 전에 승인된 샘플, 개정 관리 CAD 데이터 및 명확한 승인 기준이 필요합니다.



11.맞춤형 하우징 툴링 및 몰딩 문의

유사한 플라스틱 하우징의 경우 Deep Mold는 CAD 형상, 툴링 접근 방식 및사출 성형요구 사항. 초기 검토에는 재료 등급, 예상 주문 수량, 기능 인터페이스, 외관 표면, 치수 허용 오차 및 게이트 위치 또는 이젝터 표시에 대한 제한 사항이 포함되어야 합니다. 3D STEP 모델과 제어된 2D 도면이 선호되는 시작 문서입니다.



측면 잠금 장치나 언더컷이 있는 경우 DFM 검토에서는 금형 설계가 완료되기 전에 제안된 분할선, 슬라이더 방향, 드래프트 및 차단 조건을 식별해야 합니다. 형상에 충진 위험이 있는 경우 Moldflow 분석은 게이트 또는 러너 대안 비교를 지원할 수 있습니다. 결과 권장 사항은 최종 툴링 개정이 출시되기 전에 고객과 확인되어야 합니다.



관련 페이지 및 엔지니어링 문의

플라스틱 사출 성형 서비스 - 딥 몰드

사출 금형 제조 및 회사 역량 - Deep Mold

금형 및 성형 검토를 요청하려면 CAD 모델, 도면, PA66 또는 대체 수지 사양 및 예상 수량을 보내십시오.
